盐雾试验主要用于评估质料的�；げ愫妥笆尾愕挠行� ，确定盐沉积物对设备物理和电气性能的影响 ，定位潜在问题区域 ，发明质量控制缺陷和设计缺陷等。

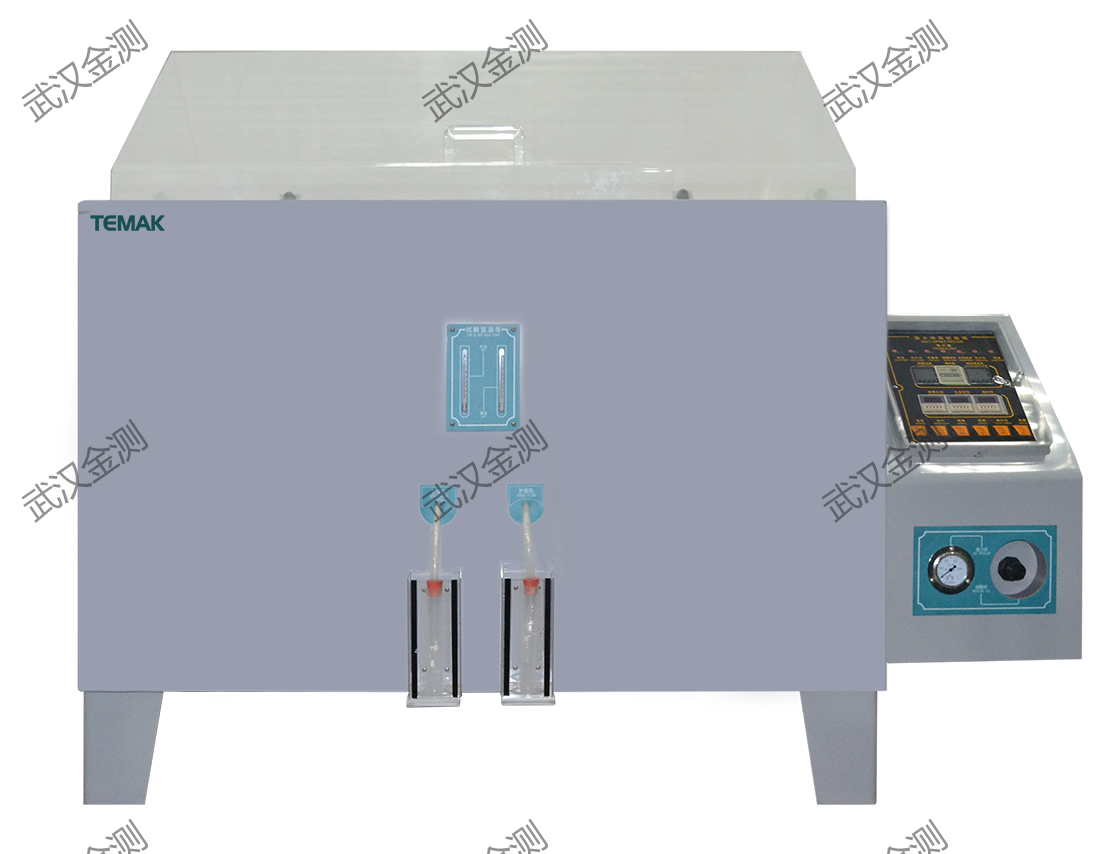

盐雾试验标准对盐雾试验条件 ，如温度、湿度、氯化钠溶液浓度和pH值等进行了明确而具体的划定 ，也对盐雾试验箱的性能提出了技术要求.应凭据盐雾试验的特点、金属的腐化速度、对盐雾的敏感性 ，选择同一产品接纳哪种盐雾试验标准。
一、 GJB150.11A-2009盐雾试验引起的失效模式：
1、腐化作用：电化学反应引起的腐化、水中盐分电离形成的酸性或碱性溶液、加速应力腐化等；
2、 电效应：盐沉积物会导致电气设备损坏、绝缘质料和金属或导电涂层的腐化；
3、物理效应：机械零部件运动部件的梗塞或卡住 ，由于电解效应导致涂层起泡。
二、GJB150.11A-2009盐雾试验的试验条件：
温度35 ，5%NACL溶液 ，盐溶液沉降率为(1-3)mL/(80cm2.h) ，喷雾24小时盐雾和24小时干燥为1个循环 ，96小时为2个循环进行测试。为了对设备耐受腐化情况能力的评价给予更高的置信度 ，还可以增加试验的循环次数 ，或者接纳48小时盐雾48小时干法试验程序。
三、GJB150.11A-2009盐雾试验测试办法：
1、将试验箱的温度调解到35℃ ，在喷涂前将试件在此条件下至少坚持2小时。
2、喷盐雾24小时或相关文件划定的时间。在整个喷洒期间 ，至少每24小时丈量一次盐雾沉降速率和沉降溶液的pH值 ，以确保盐溶液的沉降速率为（1-3）mL/（80cm2.h） .
3、在标准大气温度（15~35）和相对湿度不高于50%的条件下 ，将试件干燥24小时或相关文件划定的时间。在干燥期间 ，不可改变试件的技术状态或调解其机械状态。
4、干燥结束时 ，除另有划定外 ，应将试件重新放入盐雾试验箱内 ，并至少重复2、3办法一次。
5、 进行物理和电气性能测试 ，纪录测试测试结果。如果对后续的腐化检查有资助 ，可以在标准大气条件下用流水轻轻冲洗试件 ，然后进行试验并纪录试验结果。
6、目视检查试样并纪录检查结果。
四、 GJB150.11A-2009盐雾试验结果判断：
1、物理特性：盐分沉积会引起机械零部件或部件的梗塞或粘连。本实验爆发的任何盐沉积物都可能代表预期情况的结果。
2、电气特性：经过24h干燥阶段 ，残留水分会导致电气性能失效。应考虑将此类故障与实际使用中的故障联系起来。
3、腐化特征：从短期和潜在的恒久影响角度 ，剖析腐化对试件正常功效和结构完整性的影响。
以上是“GJB150.11A-2009盐雾试验失效模式及试验条件”的相关解答。武汉AG旗舰厅官网拥有CMA和CNAS双重资质认可的检测机构。如果你有产品你需要做盐雾测试、低温测试、温度攻击测试等可靠性测试 ，接待百度搜索“武汉AG旗舰厅官网”网站进入官网了解更多详情 ，或直接致电我们与测试工程师一对一相同！
首页
效劳项目
电话咨询
在线咨询
