记得那些年我们给整车厂做汽车底盘，底盘上所有的零件都要通过中性盐雾试验：240h中性盐雾试验无白锈，480h无红锈！另有一些高端车需要720h无红锈，这就对底盘上的零部件外貌处理提出了苛刻的要求，镀锌已经无法满足这样苛刻的而要求了，需要镀锌镍，另外就是工艺，尤其是挂镀的工艺验证很是有趣，今天跟给各人分享一篇关于盐雾试验的讲解。
腐化是质料或其性能在情况的作用下引起的破坏或变质。大大都的腐化爆发在大气情况中，大气中含有氧气、湿度、温度变革和污染物等腐化身分和腐化因素。
盐雾腐化就是一种常见和具有破坏性的大气腐化。盐雾对金属质料外貌的腐化是由于含有的氯离子穿透金属外貌的氧化层和防护层与内部金属爆发电化学反应引起的。同时，氯离子含有一定的水合能，易被吸附在金属外貌的孔隙、裂缝排挤并取代氧化层中的氧，把不溶性的氧化物酿成可溶性的氯化物，使钝化态外貌酿成生动外貌。
盐雾试验是一种主要利用盐雾试验设备所创立的人工模拟盐雾情况条件来考核产品或金属质料耐腐化性能的情况试验。它分为二大类，一类为天然情况袒露试验，另一类为人工加速模拟盐雾情况试验。

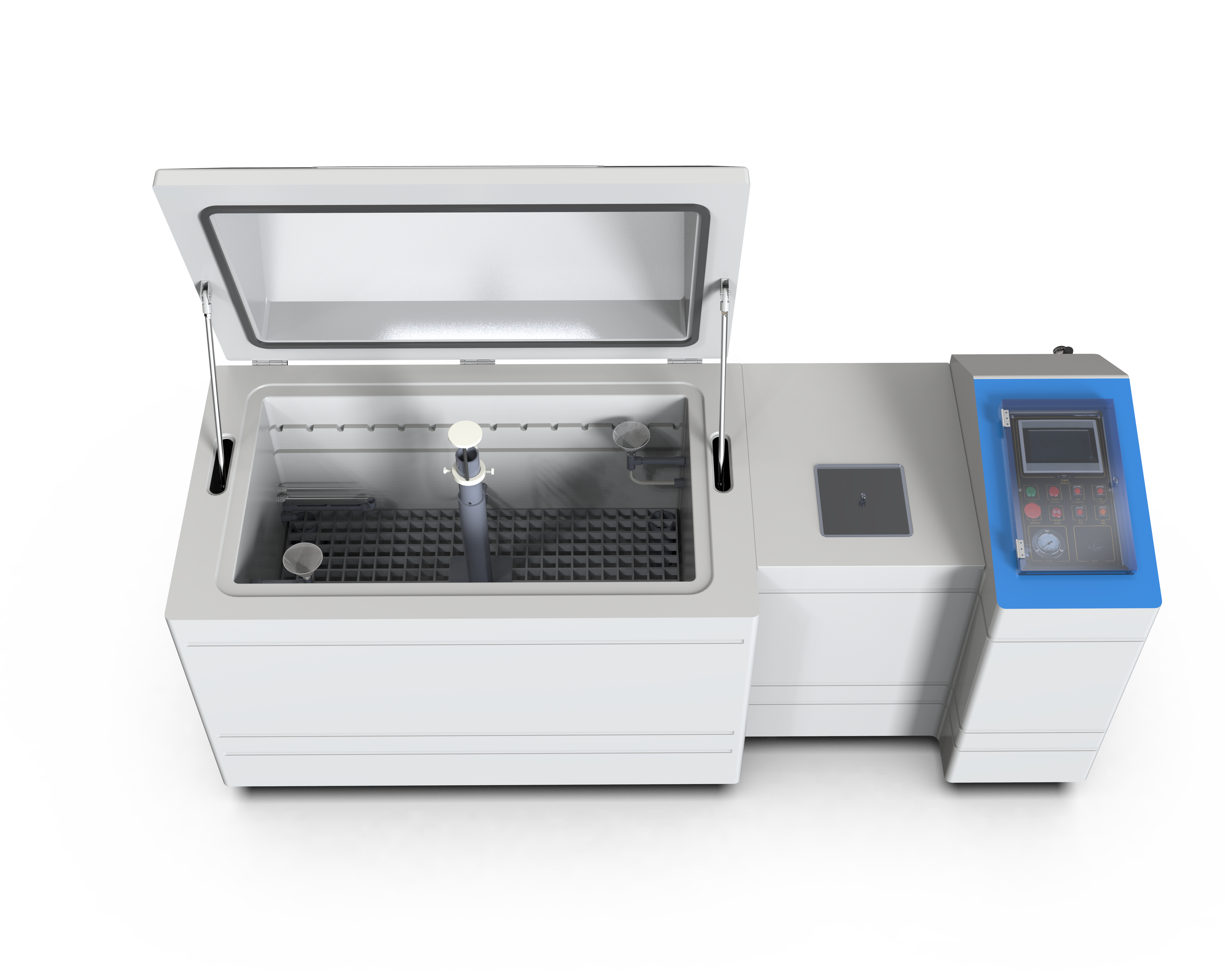

人工模拟盐雾情况试验是利用一种具有一定容积空间的试验设备——盐雾试验箱（如图），在其容积空间内用人工的要领，造成盐雾情况来对产品的耐盐雾腐化性能质量进行考核。
它与天然情况相比，其盐雾情况的氯化物的盐浓度，可以是一般天然情况盐雾含量的几倍或几十倍，使腐化速度大大提高，对产品进行盐雾试验，得出结果的时间也大大缩短。如在天然袒露情况下对某产品样品进行试验，待其腐化可能要1年，而在人工模拟盐雾情况条件下试验，只要24小时，即可获得相似的结果。
实验室模拟盐雾可以分为四类：
⑴中性盐雾试验（NSS试验）是泛起最早目前应用领域最广的一种加速腐化试验要领。它接纳5%的氯化钠盐水溶液，溶液PH值调在中性规模（6.5～7.2）作为喷雾用的溶液。试验温度均取35℃，要求盐雾的沉降率在1～2ml/80cm/h。
⑵醋酸盐雾试验（ASS试验）是在中性盐雾试验的基础上生长起来的。它是在5%氯化钠溶液中加入一些冰醋酸，使溶液的PH值降为3左右，溶液酿成酸性，然后形成的盐雾也由中性盐雾酿成酸性。它的腐化速度要比NSS试验快3倍左右。
⑶铜盐加速醋酸盐雾试验（CASS试验）是外洋新近生长起来的一种快速盐雾腐化试验，试验温度为50℃，盐溶液中加入少量铜盐-氯化铜，强烈诱发腐化。它的腐化速度约莫是NSS试验的8倍。
⑷交变盐雾试验是一种综合盐雾试验，它实际上是中性盐雾试验加恒定湿热试验。它主要用于空腔型的整机产品，通过潮态情况的渗透，使盐雾腐化不但在产品外貌爆发，也在产品内部爆发。它是将产品在盐雾和湿热两种情况条件下交替转换，最后考核整机产品的电性能和机械性能有无变革。
结果判定 盐雾测试的试验结果一般以定性形式而不是定量形式给出的。具体判定要领有四种。
①评级判定法是把腐化面积与总面积之比的百分数按一定的要领划分成几个级别，以某一个级别作为及格判定依据，它适合平板样品进行评价。
②称重判定法是通过对腐化试验前后样品的重量进行称重的要领，盘算出受腐化损失的重量来对样品耐腐化质量进行评判，它特别适用于对某种金属耐腐化质量进行考核。
③腐化物泛起判定法是一种定性的判定法，它以盐雾腐化试验后，产品是否爆发腐化现象来对样品进行判定，一般产品标准中大多接纳此要领。就是文章开始我说的红锈，白锈的现象。
④腐化数据统计剖析要领提供了设计腐化试验、剖析腐化数据、确定腐化数据的置信度的要领，它主要用于剖析、统计腐化情况，而不是具体用于某一具体产品的质量判定。
不锈钢的盐雾测试
盐雾试验发明于二十世纪初，是使用最久的“腐化试验”，备受耐腐化性质料使用者的青睐，已成为一种“通用”的试验。其原因主要有这么几点：①省时；②本钱低；③可测试多种质料；④结果简单明了，有利商颐魅争议的解决。
实际应用中，不锈钢的盐雾试验最广为人知——这个质料盐雾测试可以抵达几多小时？从颐魅者对这个问题一定不陌生。
质料商通�；嵊枚刍砘蛱岣咄饷才坠馄芳兜纫�，来提高不锈钢的盐雾测试时间。但最要害的决定因素照旧不锈钢自己的身分，即铬、钼和镍的含量。
铬和钼两种元素的含量越高，抗点蚀和漏洞腐化开始泛起所需要的腐化性能越强。这种抗腐化性能用所谓的抗点蚀当量（PRE）值来体现：PRE=%Cr+3.3×%Mo。
镍虽然并不可增加钢材对点蚀和漏洞腐化的对抗力，但它可以在腐化历程开始后有效地减缓腐化速度。因此含镍的奥氏体不锈钢在盐雾试验中往往有更为精彩的体现，与抗点蚀当量相似的低镍铁素体不锈钢相比，它的锈蚀现象要轻微得多。
小知识：标准的304，中性盐雾一般在48～72小时之间；标准的316，中性盐雾一般在72～120小时。
需要指出的是，盐雾试验在检测不锈钢的性能时有重大缺陷。盐雾试验中盐雾的氯化物含量极高，远超真实情况，所以能够在氯化物含量很低的实际应用情况中对抗腐化的不锈钢在盐雾试验中也会被腐化。
盐雾试验改变了不锈钢的腐化行为，它既不可被视为一种加速试验，也不可看成是一种模拟实验。其结果是片面的，与最终投入使用的不锈钢实际性能没有等效的关系。
所以我们可以用盐雾测试来比较差别类型不锈钢的耐腐化性，但此试验仅仅能够给质料评级。具体选择不锈钢质料时，仅仅用盐雾试验通常并不可提供富足的信息，因为我们对试验条件和实际应用情况之间的联系缺乏足够的了解。
基于同样的原因，也不可能仅仅凭据不锈钢样本的盐雾试验就估算产品的使用寿命。
另外，差别类别的钢材之间也无法进行比较，好比我们无法将不锈钢和镀层碳钢进行比照，因为试验中所用的这两种质料的腐化机理截然差别，其试验结果和最终实际使用情况的相关性也不相同。
首页
效劳项目
电话咨询
在线咨询
