带载盘跌落测试是评估带载盘及所载产品在运输、搬运历程中遭遇意外跌落时抗损坏能力的要害试验 ，武汉AG旗舰厅官网检测实验室具备专业资质与设备 ，可依据国军标 2423.8（GJB 2423.8-2005《军用电子设备情况试验要领 第 8 部分：跌落试验》）、国军标 4857.5（GJB 4857.5-2005《军用包装件试验要领 第 5 部分：跌落试验》）开展该测试 ，为客户提供精准、可靠的检测数据。
一、测试依据标准解读
国军标 2423.8（GJB 2423.8-2005）：主要针对军用电子设备 ，重点考核设备在受到跌落攻击时的结构完整性、电气性能稳定性 ，适用于军用电子设备带载盘包装或单独带载盘的跌落性能评估。
国军标 4857.5（GJB 4857.5-2005）：聚焦军用包装件 ，强调包装件（含带载盘及内部装载产品）在跌落历程中对产品的�；つ芰� ，考核包装结构的抗攻击性能及产品在包装内的稳定性。
二、测试条件及要求
（一）通用基础条件
测试情况条件：测试应在标准大气条件下进行 ，温度为 15℃-35℃ ，相对湿度为 45%-75% ，大气压力为 86kPa-106kPa；若客户有特殊情况需求 ，可在协商后 ，模拟高温、低温、高湿等卑劣情况下的跌落测试。
跌落地面要求：接纳混凝土地面或钢质地面 ，地面硬度不低于 C30 混凝土强度 ，平整度误差≤2mm/m ，确保跌落攻击能量稳定通报 ，制止地面因素影响测试结果。

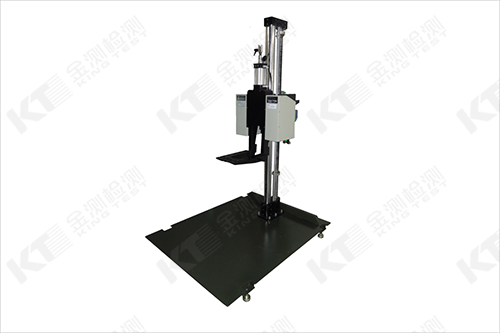

设备精度要求：使用专业跌落试验机 ，跌落高度误差≤±5mm ，跌落角度偏差≤±1° ，可精准控制跌落姿态（面跌落、棱跌落、角跌落） ，满足差别测试场景需求。
（二）依据国军标 2423.8 的专项要求
样品要求：
样品需为完整带载盘（含所载军用电子设备） ，设备需处于正常事情状态或客户指定的功效状态 ，带载盘与设备的牢固方法需切合实际使用场景。
若测试单独带载盘 ，需在带载盘指定承载位置加载模拟负载（负载重量与漫衍需与实际使用一致 ，误差≤±2%）。
跌落参数：
跌落高度：凭据设备重量及使用场景确定 ，常见高度规模为 0.5m-2m ，其中重量≤5kg 的设备 ，跌落高度通常为 1.5m；重量 5kg-10kg 的设备 ，跌落高度通常为 1m；特殊要求可按客户需求或标准附录划定调解。
跌落姿态：需完成面跌落（带载盘的限值面积面笔直跌落）、棱跌落（选取带载盘典范承重棱 ，棱边笔直于地面跌落）、角跌落（选取带载盘典范承重角 ，角点笔直于地面跌落） ，每种姿态至少测试 1 次 ，特殊情况可增加测试次数。
攻击响应：测试历程中需纪录攻击加速度（量程 0-10000m/s? ，采样率≥100kHz）、攻击连续时间 ，确保数据可追溯。
测试后评估：检查带载盘结构是否泛起裂纹、变形、断裂等损坏 ，所载电子设备需进行外观检查（无划痕、破损）及电气性能测试（如通电性能、信号传输、功效指标等） ，需切合国军标 2423.8 中划定的及格判定标准。
（三）依据国军标 4857.5 的专项要求
样品要求：
样品为带载盘完整包装件（含带载盘、内部产品、缓冲质料、外包装等） ，包装方法需与实际军用运输包装一致 ，包装件重量、尺寸需切合测试设备量程（重量≤500kg ，限值尺寸≤2m×1.5m×1.2m）。
需在包装件上标记跌落基准面、棱、角 ，确保跌落姿态与实际运输中可能爆发的跌落场景一致。
跌落参数：
跌落高度：凭据包装件重量确定 ，重量≤10kg 时 ，跌落高度为 1.2m；10kg＜重量≤20kg 时 ，跌落高度为 1m；20kg＜重量≤50kg 时 ，跌落高度为 0.8m；50kg＜重量≤100kg 时 ，跌落高度为 0.6m；重量＞100kg 时 ，跌落高度可按客户需求或标准公式盘算（高度 = 750/√重量 ，单位：mm ，重量单位：kg）。
跌落次数：面跌落至少 2 次（差别基准面） ，棱跌落至少 2 次（差别典范棱） ，角跌落至少 1 次（典范角） ，若客户有更高可靠性要求 ，可增加跌落次数。
预处理：测试前需对包装件进行预处理 ，在温度 23℃±2℃、相对湿度 50%±5% 情况下安排 24h 以上 ，消除情况因素对包装件性能的影响。
测试后评估：检查包装件外观（无破损、泄漏、变形）、缓冲质料完整性（无明显压缩变形、破碎） ，取出内部带载盘及产品 ，检查带载盘结构及产品外观、功效 ，需满足国军标 4857.5 中 “包装件无严重损坏 ，产品性能正常” 的及格要求。
三、适应领域及产品
（一）适应领域
军用电子领域：涵盖军用通信设备、雷达设备、导航设备、电子对抗设备等领域 ，包管军用电子设备在战场运输、仓储搬运中的可靠性。
航空航天领域：针对航空航天配套的电子元器件、精密仪器带载盘 ，考核其在航空运输、航天器装配历程中跌落抗损能力。
武器装备领域：适用于枪械配件、弹药组件、武器控制系统等带载盘包装 ，确保武器装备在野外机动、存储转运中的宁静性。
军用后勤领域：包括军用物资存储托盘、医疗器械带载盘、后勤包管设备包装等 ，包管后勤物资在运输配送中的完整性。
（二）适应产品
军用电子设备带载盘：如军用盘算机带载盘、军用通信�？榇嘏獭⒗状镄藕糯淼ノ淮嘏痰�。
精密元器件带载盘：如军用芯片载盘、传感器带载盘、连接器带载盘、电阻电容集成带载盘等。
武器配件带载盘：如枪械瞄准镜带载盘、弹药引信带载盘、武器液压组件带载盘等。
后勤物资带载盘：如军用抢救箱带载盘、野外供电设备带载盘、军用食品存储带载盘等。
四、实验室测试包管
武汉AG旗舰厅官网检测实验室拥有专业测试团队 ，配备高精度跌落试验机 ，测试报告严格凭据国标要求体例 ，具备权威性与执法效力 ，可为客户产品研发革新、质量验收、军方采购认证提供有力支撑。
